在硅膠模具翻模過程中,氣泡問題困擾著很多人,它不僅會破壞模具表面的細膩紋理,導致成品外觀瑕疵,還會削弱模具的機械性能,影響其使用壽命。想要解決這問題,需要找到方法,并注重操作的細節。
首先原料選擇是關鍵,需要選擇高質量且流動性好的原料,流動性過差易在攪拌過程中裹入空氣,增加氣泡產生風險。還有硅膠應儲存在適宜的環境中,避免因高溫高濕導致原料變質。

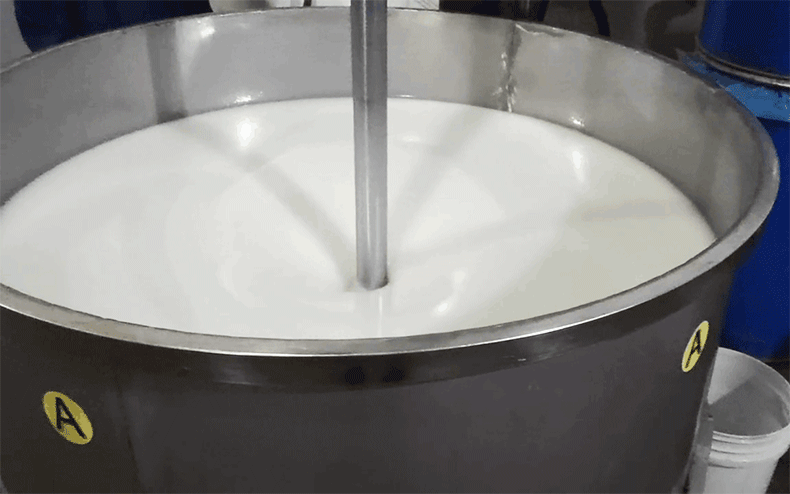

混合后的硅膠是氣泡產生的重災區,將AB硅膠按比例混合均勻后,立即使用真空脫泡機進行處理,確保硅膠中的空氣被充分抽出。
精細操作是減少氣泡的重要工作,攪拌是氣泡產生的主要環節之一。攪拌時,需使用干凈的攪拌工具,沿同一方向緩慢攪拌,避免空氣裹入。攪拌速度不宜過快,攪拌時間控制在3分鐘左右,確保AB膠充分混合均勻。攪拌完成后,將硅膠靜置5-10分鐘,讓氣泡自然上浮排出。
對于復雜結構或大型模具,可采用分層澆筑的工藝能有效減少氣泡產生。先向母模表面緩慢倒入少量硅膠,厚度控制在1-2mm,確保硅膠覆蓋所有紋理細節。待硅膠初步固化,再繼續澆筑剩余硅膠,厚度控制在3-5mm。分層澆筑能避免硅膠在澆筑過程中因沖擊力過大而裹入空氣,同時為氣泡排出提供充足時間。

固化溫度與時間是影響氣泡排出的關鍵因素,常溫固化溫度20-25℃需4-8小時,若需加速固化,可采用80℃加熱固化2小時。但需注意,固化溫度不宜過高,否則會導致硅膠老化,產生二次氣泡。同時,固化時間需充足,避免因固化過快導致氣泡無法充分排出。
以宏圖硅膠工藝品制作客戶為例,該客戶在制作一款復雜花紋的硅膠模具時,曾因氣泡問題導致模具報廢率高達30%。宏圖通過對其操作流程和細節的指導,經過一段時間的實踐,模具報廢率顯著降低至5%以下,模具質量得到大幅提升,客戶滿意度顯著提高。如你恰好遇到氣泡困擾的問題,可咨詢我們宏圖硅膠。
